IHM IRX MultiCom
A IHM IRX MultiCom é um painel de comandos que possibilita o controle de até 16 inversores IRX PRO de forma coletiva e/ou individualizada, permitindo que seja feito o liga/desliga, alteração de velocidade do ventilador, acionamento da bomba da água, do dreno e do swing/lâmpada germicida, além da indicação visual no display com ícones de sensor de nível, dreno, timer, ventilação e outros.
Onde comprar Manual do produto
Painel de controle para inversores de frequência para climatizadores evaporativos
Controla até 16 inversores individual e coletivamente
Aciona funções dreno, velocidade do ventilador, swing ou lâmpada germicida
Monitoramento remoto com a linha WebFi
A IHM IRX MultiCom é um painel de comandos que possibilita o controle de até 16 inversores IRX PRO de forma coletiva e/ou individualizada, permitindo que seja feito o liga/desliga, alteração de velocidade do ventilador, acionamento da bomba da água, do dreno e do swing/lâmpada germicida, além da indicação visual no display com ícones de sensor de nível, dreno, timer, ventilação e outros. Permite uso com controle remoto do IRX PRO
e conta com uma entrada Mini Usb para uso com WebFi/WebFi Pro, que são dispositivos da solução de monitoramento em tempo real da Ageon juntamente com o sistema em nuvem ArcSys Cloud.
Alimentação: Proveniente da comunicação com IRX;
Consumo nominal: +5 Vdc (+/- 0,5 V);
Conexão:
IRX: Conector RJ45;
WebFi e adaptador Web (WebFi Pro): Mini USB;
Condições de operação: (0 a 50) ºC e (10 a 85) % UR (sem condensação);
Índice de proteção: IP20;
Compatibilidade: IRX PRO;
Distância Máxima: 50m (cabo CAT5e ou CAT6e) e 5 m (cabo USB).
Documentos
Manual IHM IRX Multicom
Download

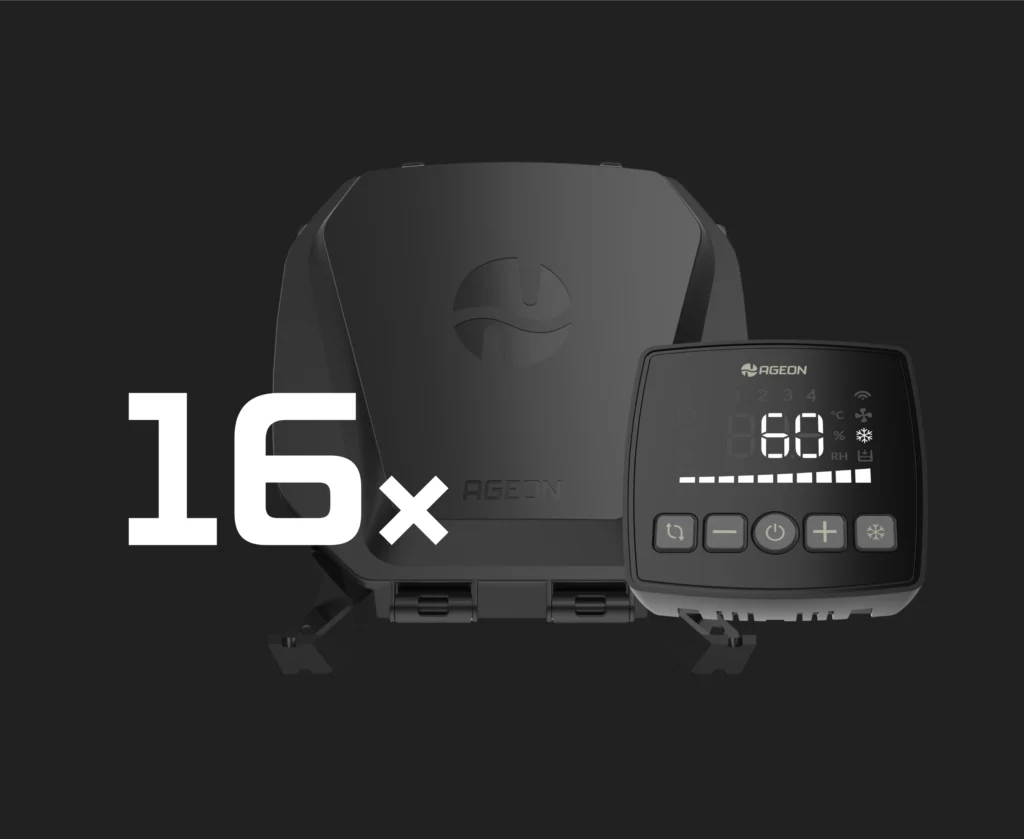

Controle até 16 inversores IRX PRO
A IHM IRX MultiCom foi criada para grandes projetos que envolvem múltiplos inversores. Com ela é possível controlar e parametrizar até 16 inversores individual ou coletivamente.
Permite uso com controle remoto
É possível combinar o uso da IHM IRX MultiCom com o controle remoto da Linha IRX para mais praticidade de aplicação.
Conexão em rede RS-485
Os inversores devem ser conectados à IHM em formato Daisy Chain (em série), com cabos CAT5e ou CAT6. No final da sequência, realiza-se a conexão com a Multicom. Esse método reduz significativamente a quantidade de cabos, eletrodutos e o tempo de instalação, quando comparado ao uso de várias IHMs individuais, proporcionando uma solução mais eficiente e econômica.
Monitoramento com WebFi / WebFi Pro
A IHM IRX MultiCom é compatível com os dispositivos de monitoramento web da Ageon, WebFi e WebFi Pro. Quando conectada a esses sistemas, permite controle e monitoramento remoto via internet. Com essa integração, é possível gerenciar inversores de forma individual, por setores ou todos simultaneamente. O sistema também permite programar horários de funcionamento, facilitando a operação e otimizando a gestão. Além disso, oferece diagnóstico detalhado de erros, visualização de gráficos, histórico de eventos e envio de alertas por e-mail em caso de falhas ou intercorrências.
Modo automático por temperatura
A Multicom possui a opção de operar no modo automático, em que o usuário define a temperatura desejada e o sensor monitora o ambiente para que o sistema atinja e mantenha essa temperatura. Nesse modo, a Multicom ajusta a velocidade dos inversores de forma precisa, garantindo operação eficiente. Isso proporciona maior conforto térmico e reduz o consumo de energia.
Perguntas frequentes
A Multicom permite o controle individual ou coletivo de até 16 inversores. Ela é compatível com o sistema de monitoramento da Ageon, que possibilita a programação de horários de funcionamento, monitoramento em tempo real, geração de relatórios e alertas em caso de falhas ou desvios de parâmetros. Isso torna o controle de múltiplos climatizadores mais eficiente e centralizado.
Sim, todas as funções dos climatizadores estão disponíveis na Multicom. É possível controlar cada climatizador individualmente ou o conjunto como um todo, proporcionando gestão eficiente e praticidade no controle e operação de vários dispositivos.
A instalação da Multicom é simples e eficiente. Os inversores são energizados normalmente, e uma rede RS485 é instalada em formato daisy chain, ou seja, cada inversor é conectado ao próximo, e a Multicom é posicionada no final da rede. Esse formato reduz a quantidade de cabos, diminui a necessidade de eletrodutos e elimina a instalação de quadros para acomodar várias IHMs, o que seria necessário em uma instalação convencional sem a Multicom.
Para utilizar o sistema de monitoramento com a Multicom, basta conectá-la ao WebFi e garantir que há um sinal de Wi-Fi disponível. A configuração é simples e, com a programação de horários e o modo automático por temperatura, o controle de funcionamento dos climatizadores acontece de forma automática. Caso seja necessário acionar ou alterar algo, você pode facilmente fazer isso através do Arcsys.cloud, garantindo praticidade e eficiência no gerenciamento. Para mais detalhes sobre a configuração e funcionalidades, consulte o manual do WebFi.
