IRX2 MAX
O futuro da climatização evaporativa chegou. O IRX2 MAX, disponível em potências de 0,5 a 2 cv, traz proteção nas saídas para periféricos, gabinete antichamas e instalação prática sem passa-cabos. Compatível com IHM de sobrepor e embutir padrão ou ainda a IHM Multicom, é a solução para quem projeta o amanhã.
Onde comprar Manual do produto
Inversor de frequência para climatizadores evaporativos
Entrada Safe Torque Off (STO) para desligamento seguro do motor
Controle até 16 inversores com a IHM IRX MultiCom e monitore com a Linha WebFi
Alimentação monofásica/bifásica 220 Vac para motores trifásicos de 0,5 a 2,0 CV
A linha IRX, consolidada no mercado de inversores para climatizadores evaporativos evoluiu! Conheça o IRX2 MAX!
Os inversores IRX2 podem ser instalados na posição vertical ou fixados na parede interna do climatizador. Seu design inclui saídas práticas para passagem dos cabos, dispensando o uso de passa-cabos.
A versão IRX2 MAX oferece recursos avançados, como temporização da bomba d’água, secagem automática do painel evaporativo e leitura do sensor de nível. Conta ainda com botão dedicado para acionar exaustão, dreno, lâmpada germicida ou swing.
Entre os seus diferenciais estão o sensor de temperatura para controle automático, teste de comunicação, entrada digital para sensor de nível e compatibilidade com a IHM MultiCom. Com uma IHM MultiCom, o IRX2 MAX permite que uma única IHM controle até 16 inversores, tornando a instalação mais simples, econômica e rápida. Ao utilizar a MultiCom + WebFi, é possível conectar os inversores ao app FlowIRX, permitindo agendar eventos de liga/desliga, receber notificações em tempo real e muito mais.
Motor recomendado: 1/2 CV (IRX2 MAX 05) / 1 CV (IRX2 MAX 10) / 2 CV (IRX2 MAX 20);
Corrente nominal de saída: 2,6 A (IRX2 MAX 05) / 4,0 A (IRX2 MAX 10) / 7,3 A (IRX2 MAX 20);
Corrente máxima: 3,4 A (IRX2 MAX 05) / 5,2 A (IRX2 MAX 10) / 9,5 A (IRX2 MAX 20);
Corrente máxima de entrada: 4,0 A (IRX2 MAX 05) / 8,0 A (IRX2 MAX 10) / 13,0 A (IRX2 MAX 20);
Temperatura de proteção: 100ºC;
Tensão de alimentação monofásica ou bifásica: 220 V ±10 %;
Frequência de entrada: 50 / 60 Hz;
Frequência nominal do motor: 50 / 60 Hz;
Frequência de saída: 1 a 90 Hz;
Frequência de chaveamento: 5, 10 ou 15 kHz;
Tipo de controle: V/F;
Temperatura de operação: 0 a 50 ºC;
Umidade relativa: 0 a 90 %;
Entradas digitais optoacopladas padrão NPN: S1 e S2;
Saídas a relé: 3 contatos NA (2 A e 220 V por contato).
Documentos
Manual IRX2 MAX
Download
Opções de IHM e controle remoto
As duas opções de IHM, comercializadas separadamente, trazem mais praticidade na instalação, sendo uma de sobrepor e a outra de embutir. Também é possível adquirir um controle remoto separado para ampliar as opções de controle.
Funções disponíveis na IHM de sobrepor
O IRX2 Pro oferece diversas funções acessíveis diretamente pela IHM de sobrepor (vendida separadamente), incluindo dreno, exaustão, swing / lâmpada germicida, timer e seleção de modo automático ou manual.
Funções disponíveis na IHM de embutir
A IHM de embutir IRX2 MAX (vendida separadamente) reúne as principais funções de navegação e acionamento, como acelerar, desacelerar e configurar. Compacta e intuitiva, a projetamos para garantir praticidade na instalação e no uso diário.
Fixação facilitada e tamanho compacto
O IRX2 PRO foi projetado com design compacto, refletindo a preocupação da Ageon em facilitar a instalação. Pode ser fixado em superfícies horizontais ou verticais, oferecendo flexibilidade ao instalador. Sua estrutura conta com um sistema exclusivo para utilização de selo de garantia, permitindo lacrar o produto após a instalação e reforçando a segurança do equipamento.
Fusíveis de proteção inclusos
Além dos terminais elevados, que facilitam o manuseio e a instalação, o IRX2 conta com fusíveis individuais em cada saída. Essa configuração garante maior segurança e praticidade, pois em caso de falha, apenas o circuito afetado é desligado, sem interromper o funcionamento dos demais componentes.
Dispensa uso de passa-cabos
Para uma instalação facilitada, projetamos o IRX2 com canaletas laterais dentro do inversor. Desta forma, dispensa o uso de passa-cabos e evita a entrada de umidade no aparelho.
Comunicação RJ45
A comunicação da IHM com o inversor é feita através de cabo CAT5E com conexão RJ45. O climatizador acompanha um cabo padrão de 5 metros, mas na instalação é possível utilizar um cabo com qualquer comprimento até 50 metros, permitindo que você utilize o comprimento ideal para sua aplicação.
Modo chave de programação
A IHM do IRX2 funciona como uma chave de programação: armazene os parâmetros e copie em diversos inversores. Este modo traz grande praticidade, principalmente para fabricantes, ao reduzir consideravelmente o tempo de configuração de inversores.
Gabinete anti-chamas
Projetamos o policarbonato usado na construção dos gabinetes da linha IRX para resistir a impactos e abrasões. Feito de material anti-chamas, garante que o fogo não se alastre em caso de incidentes.. Isso reflete nossa preocupação com a segurança, assegurando que a instalação e o climatizador estejam protegidos contra qualquer problema que possa se originar do equipamento.
Duas entradas digitais
Permitindo personalização no seu projeto, o IRX2 conta com duas entradas digitais para botoeira liga/desliga e sensor de nível.
Modo automático
O IRX2 é capaz de funcionar de maneira automática, ligando ou desligando o climatizador para atingir a temperatura ideal configurada.

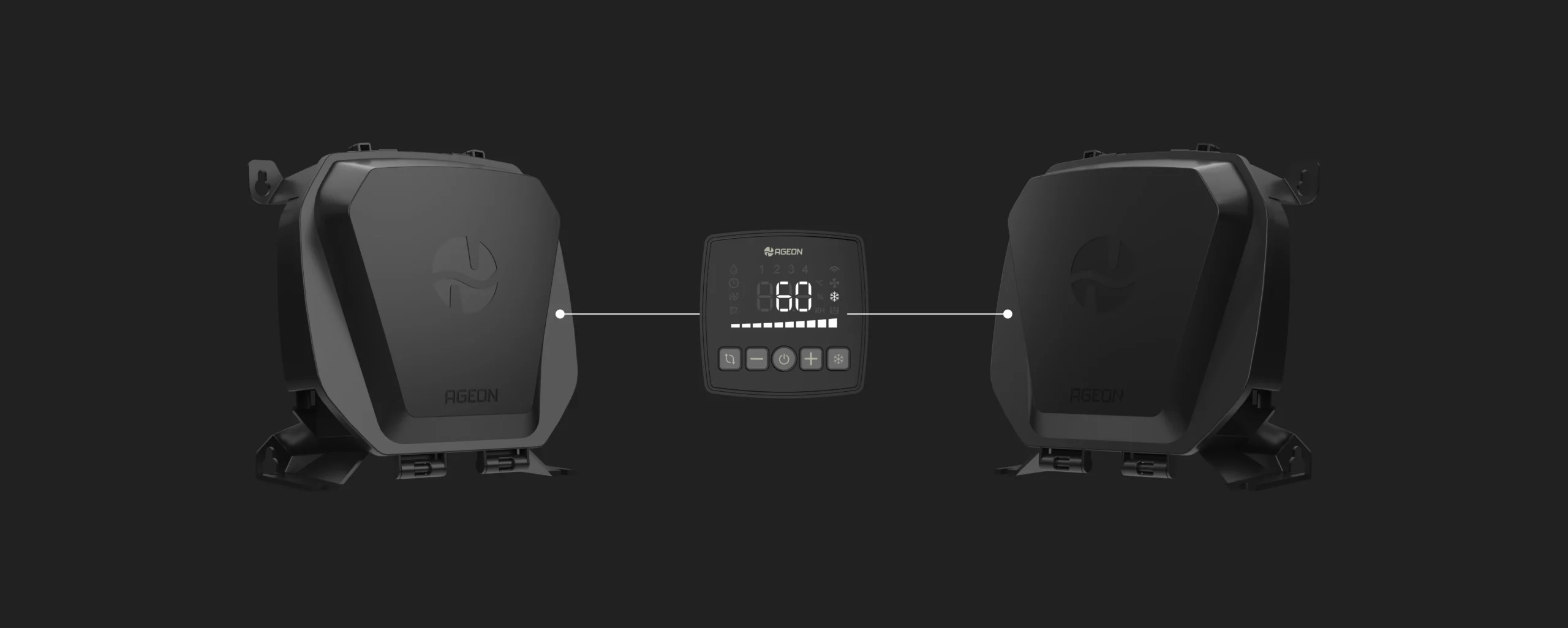

IHM IRX MultiCom
O IRX2 MAX é compatível com a IHM MultiCom, conectando até 16 inversores por IHM. Com a IHM MultiCom + WebFi, os inversores podem ser integrados ao app FlowIRX, permitindo controle e monitoramento remoto, compartilhamento de acesso e programação de ativação.
