IRX2 MotorFix MAX
O IRX2 MotorFix MAX é a evolução da linha IRX, fixado diretamente no motor para reduzir custos e simplificar a instalação. Além dos recursos da versão PRO, oferece operação em rede com outros inversores MAX, entrada STO e controle remoto completo quando usado com a IHM MultiCom e o WebFi através do aplicativo Flow IRX.
Onde comprar Manual do produto-
Mover
-
Girar
-
Zoom
Fixação diretamente no motor do climatizador
Entrada Safe Torque Off para parada de emergência
Controle até 16 inversores com a IHM IRX MultiCom e monitore com o WebFi
Alimentação monofásica/bifásica 220 Vac para motores trifásicos de 0,5, 1,0 e 2,0 CV
A linha IRX, consolidada no mercado de inversores para climatizadores evaporativos evoluiu! Conheça o IRX2 MotorFix MAX!
Projetado para diminuir custos e facilitar a instalação, todas as versões do IRX2 MotorFix são fixadas diretamente no motor do climatizador.
O IRX2 MotorFix MAX mantém todos os recursos da versão PRO e adiciona duas funções principais: operação em rede com outros inversores MAX (utilizando a IHM IRX MultiCom), permitindo controle centralizado, e entrada STO (Safe Torque Off) para desativar o módulo de controle em uma possível parada de emergência. Essas melhorias tornam o IRX2 MotorFix MAX uma solução mais segura, integrada e eficiente para climatizadores evaporativos.
A utilização do modelo MAX junto com a IHM MultiCom e o WebFi possibilita o gerenciamento dos inversores em rede através do aplicativo Flow IRX.
Motor recomendado: 1/2 CV (IRX2 MotorFix MAX 05) / 1 CV (IRX2 MotorFix MAX 10) / 2 CV (IRX2 MotorFix MAX 20);
Corrente nominal de saída: 2,6 A (IRX2 MotorFix MAX 05) / 4,0 A (IRX2 MotorFix MAX 10) / 7,3 A (IRX2 MotorFix MAX 20);
Corrente máxima: 3,4 A (IRX2 MotorFix MAX 05) / 5,2 A (IRX2 MotorFix MAX 10) / 9,5 A (IRX2 MotorFix MAX 20);
Corrente máxima de entrada: 4,0 A (IRX2 MotorFix MAX 05) / 8,0 A (IRX2 MotorFix MAX 10) / 13,0 A (IRX2 MotorFix MAX 20);
Temperatura de proteção: 100ºC;
Tensão de alimentação monofásica ou bifásica: 220 V ±10 %;
Frequência de entrada: 50 / 60 Hz;
Frequência nominal do motor: 50 / 60 Hz;
Frequência de saída: 1 a 90 Hz;
Frequência de chaveamento: 5, 10 ou 15 kHz;
Tipo de controle: V/F;
Temperatura de operação: 0 a 50 ºC;
Umidade relativa: 0 a 90 %;
Entradas digitais optoacopladas padrão NPN: S1 e S2;
Saídas a relé: 3 contatos NA (2 A e 220 V por contato).
Documentos
Manual IRX2 MotorFix MAX
Download
Opções de IHM e controle remoto
As duas opções de IHM trazem mais praticidade na instalação, sendo uma de sobrepor e a outra de embutir. Além disso, é possível adquirir um controle remoto separadamente.
Funções disponíveis na IHM de sobrepor
O IRX2 MotorFix oferece diversas funções acessíveis diretamente pela IHM de sobrepor, incluindo dreno, exaustão, swing / lâmpada germicida, timer e seleção de modo automático (por temperatura) ou manual.
Funções disponíveis na IHM de embutir
A IHM de embutir IRX2 MotorFix reúne as principais funções de navegação e acionamento, como acelerar, desacelerar e configurar. Compacta e intuitiva, a projetamos para garantir praticidade na instalação e no uso diário.
Acoplado diretamente ao motor
Pensando em reduzir os custos de instalação e facilitar a fixação, projetamos o IRX2 MotorFix para montagem diretamente no motor de indução.
Fixação por parafusos com borracha isolante
O IRX2 MotorFix é acoplado ao motor por parafusos, com uma borracha isolante que garante encaixe firme e absorve a vibração do motor.
Gabinete com dissipador em alumínio
Design exclusivo com dissipador integrado, garantindo desempenho em aplicações de ventilação, climatização e exaustão.
Instalação com prensa-cabos
O IRX2 MotorFix conta com prensa-cabos para maior resistência mecânica na sua instalação, garantindo a integridade dos cabos.
Fusíveis de proteção inclusos
Além dos terminais mais altos que facilitam o manuseio, as saídas do IRX2 MotorFix são protegidas por fusíveis individuais em cada relé.
Comunicação RJ45
A comunicação da IHM com o inversor é feita através de cabo CAT5e com conexão RJ45. É possível utilizar um cabo CAT5e de até 50 metros, permitindo que você utilize o comprimento ideal para sua aplicação.
Modo chave de programação
A IHM do IRX2 MotorFix funciona como uma chave de programação: armazene os parâmetros e copie em diversos inversores. Este modo traz grande praticidade, principalmente para fabricantes, ao reduzir consideravelmente o tempo de configuração de inversores.
Gabinete anti-chamas
Projetamos o policarbonato usado na construção dos gabinetes da linha IRX para resistir a impactos e abrasões. Feito de material anti-chamas, garante que o fogo não se alastre em caso de incidentes. Isso reflete nossa preocupação com a segurança, assegurando que a instalação e o climatizador estejam protegidos contra qualquer problema que possa se originar do equipamento.
Duas entradas digitais
O IRX2 MotorFix MAX possui duas entradas digitais que ampliam sua funcionalidade e segurança. Uma delas permite a conexão de um sensor de nível, protegendo a bomba contra funcionamento a seco e evitando danos, como a queima. A outra entrada funciona como um comando liga/desliga, ideal para integrações com sistemas de automação, possibilitando controle além da IHM e do controle remoto.
Modo automático por temperatura e umidade
O IRX2 MotorFix oferece operação automática, acionando o climatizador para manter a temperatura ajustada a partir da leitura do sensor NTC 10k, com monitoramento pela IHM de sobrepor. Além disso, o controle de umidade pode ser habilitado quando utilizado com a IHM Multicom.

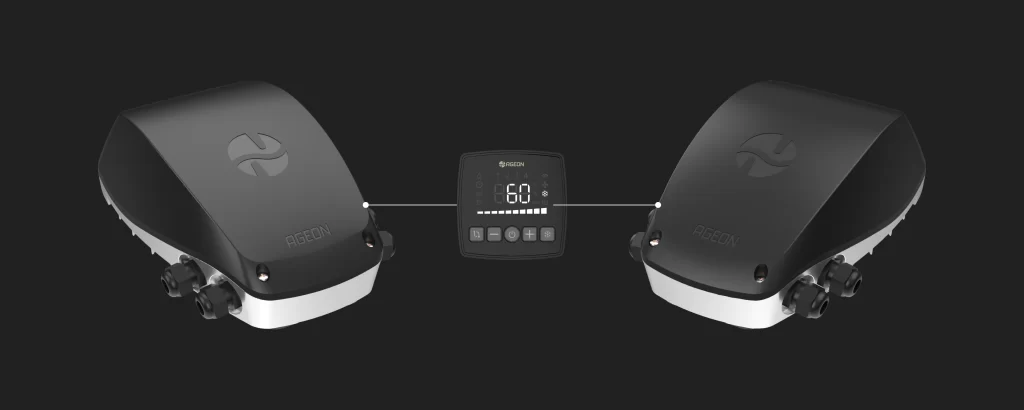

IHM IRX MultiCom
Os inversores IRX2 MAX e IRX2 MotorFix MAX são compatíveis com a IHM MultiCom. Controle até dezesseis inversores com a possibilidade de monitorar remotamente com o WebFi. Com essa configuração, é possível utilizar o Flow IRX, aplicativo vencedor do prêmio Inovação Febrava
