YF iR
O YF iR é um inversor de frequência para climatizadores evaporativos, projetado para instalação em quadros de comando. Controla motores de 3 CV a 5 CV e conta com IHM destacável e controle remoto, que tornam o uso mais prático.
Onde comprar Manual do produto
Inversor de frequência para climatizadores evaporativos
IHM destacável

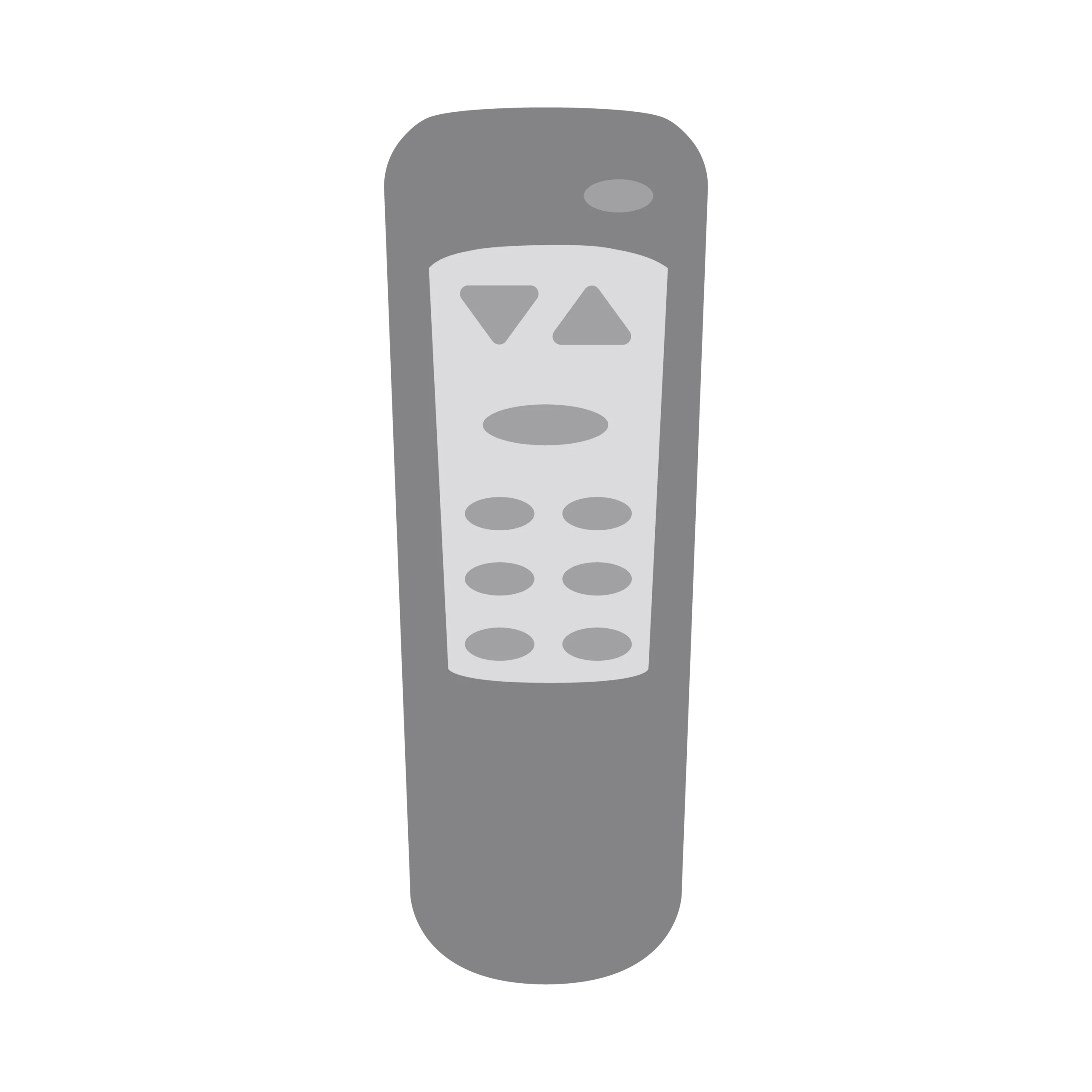

Opção de uso com controle remoto
Para motores de 3 CV a 5 CV
O YF iR é uma das soluções da Ageon em inversores de frequência para climatizadores evaporativos. Este inversor deve ser instalado em quadros de comando, o que difere dos nossos modelos mais recentes da Linha IRX, que são instalados diretamente dentro da carcaça do climatizador. Realiza o controle da velocidade de motores de 3 CV a 5C V. Possui IHM destacável e controle remoto que facilitam a sua utilização.
Motor máximo recomendado: 3,0 CV (YF iR 30) / 5,0 CV (YF iR 50);
Corrente nominal de saída: 10 A (YF iR 30) / 16 A (YF iR 50);
Corrente máxima: 15 A (YF iR 30) / 24 A (YF iR 50);
Corrente máxima de entrada: 18 A (YF iR 30) / 29 A (YF iR 50);
Temperatura de proteção: 95 ºC;
Tensão de entrada: 200 a 240 V (-15 %, +10 %) – Monofásica, bifásica ou trifásica (YF iR 30) / Trifásica (YF iR 50);
Frequência de entrada: 50 a 60 Hz (±2 %);
Frequência de saída: 0 a 300 Hz;
Frequência de chaveamento: (5, 10 ou 15) kHz;
Tipo de controle: V/F;
Grau de proteção: IP20;
Temperatura de operação: 0 a 50 ºC;
Umidade relativa de operação: 5 a 90 % UR (sem condensação);
Entrada analógica: 1 entrada (0 a 10 V), 1 entrada sensor de nível);
Entrada digital: 4 entradas digitais opto isoladas;
Saída a relé: Relé 1 – contato reversível NA/NF, relé 2 – contato NA (10 A / 110 V ou 7 A / 220V).
Documentos
Manual YF iR
Download

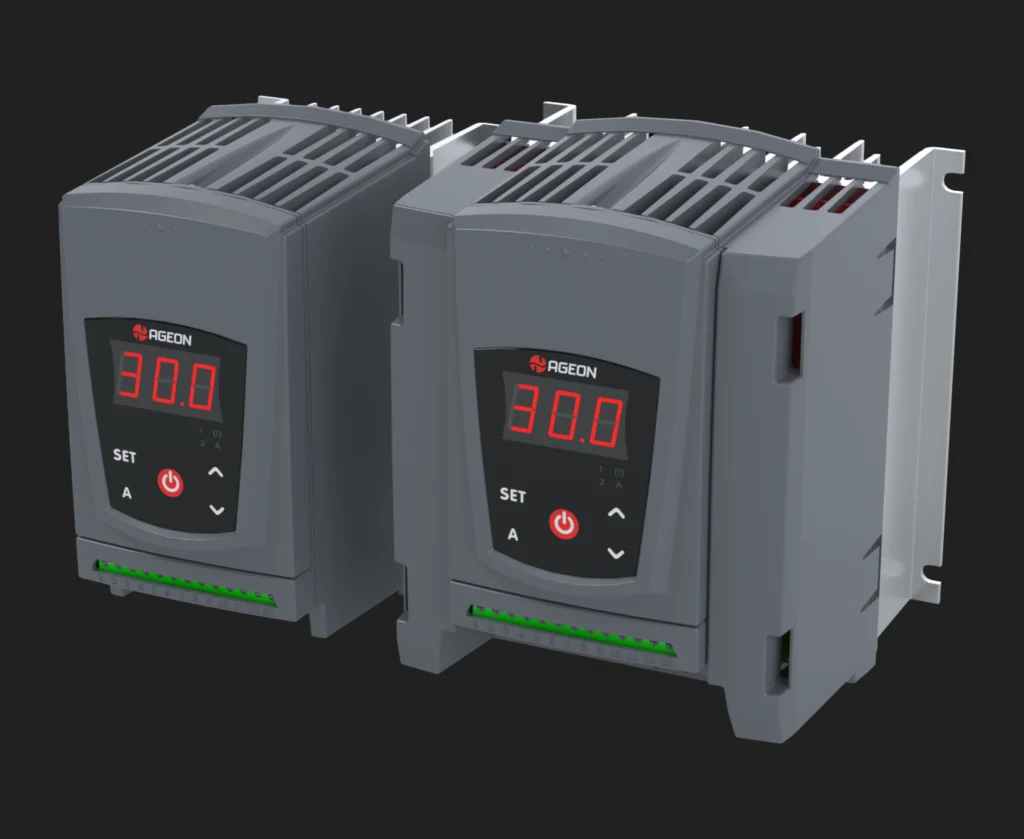

Inversor de frequência para climatizadores evaporativos
Controle as funções swing, dreno e climatizar com as 3 saídas à relé do YF iR. Atualmente, disponível nas versões YF 30 (3,0 cv) e YF 50 (5,0 cv).

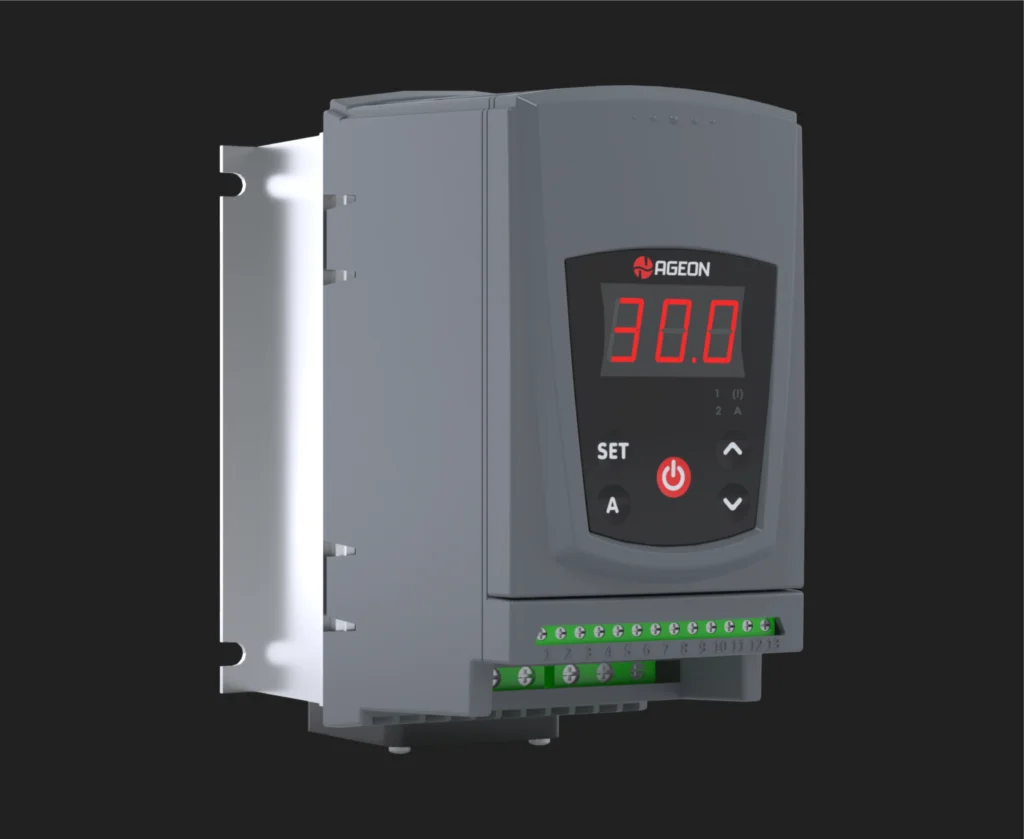

IHM destacável
A interface do YF iR é fixada por parafuso no gabinete, permitindo destacá-la e personalizar sua instalação.
Entrada digital para sensor de nível
O YF iR conta com uma entrada digital que permite a conexão de um sensor de nível, protegendo a bomba contra o funcionamento a seco e prevenindo danos.

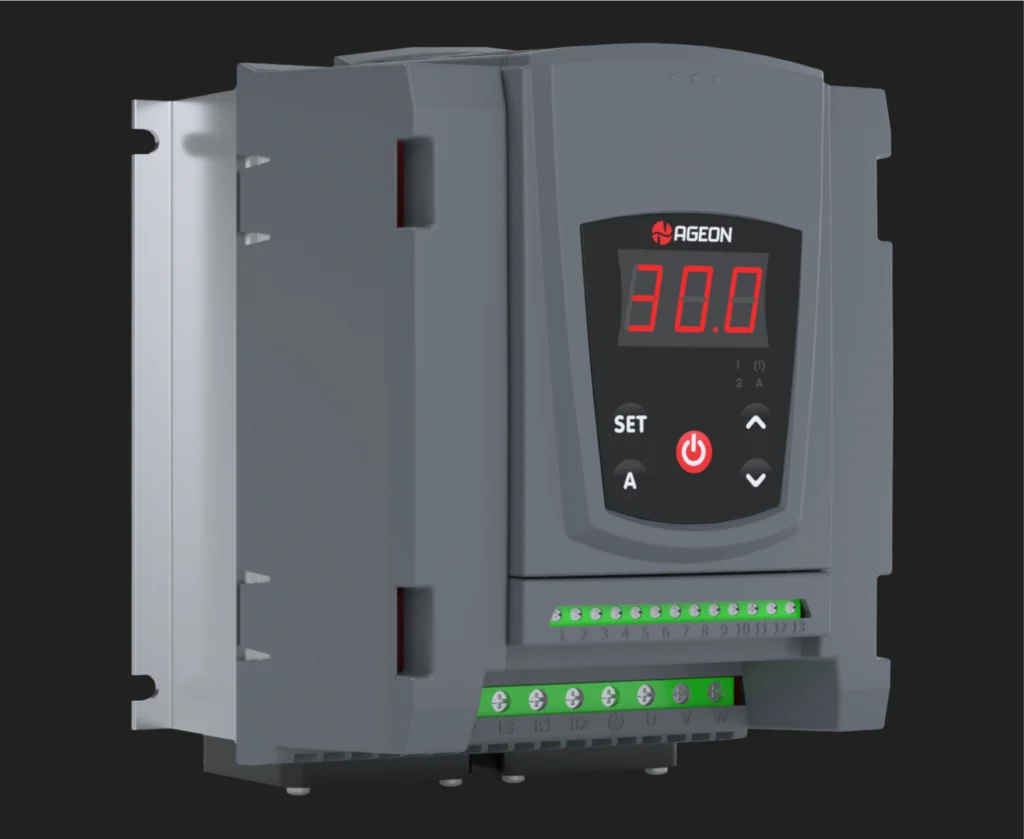

Fixação em quadro de comando
Diferente dos produtos da Linha IRX, o YF iR deve ser instalado em um quadro de comando. Essa configuração permite que o inversor fique distante do climatizador, sendo ideal para situações em que é necessário manter o equipamento em um local mais acessível, facilitando a manutenção.
Frequência de chaveamento ajustável
A frequência de chaveamento do YF Standard pode ser ajustada em até 15 kHz, permitindo reduzir o ruído interno do inversor quando necessário.
