IRX2 MotorFix PRO
O IRX2 MotorFix PRO é instalado diretamente no motor, reduzindo custos e simplificando a instalação. Traz as funções essenciais para climatizadores e, com a IHM MultiCom e o WebFi, permite o gerenciamento do inversor pelo aplicativo Flow IRX.
Onde comprar Manual do produto-
Mover
-
Girar
-
Zoom
Inversor de frequência para climatizadores evaporativos
Fixação diretamente no motor do climatizador
Fusíveis de proteção em todas as saídas
Alimentação monofásica/bifásica 220 Vac para motores trifásicos de 0,5 a 2,0 CV
A linha IRX, consolidada no mercado de inversores para climatizadores evaporativos evoluiu! Conheça o IRX2 MotorFix PRO!
Projetado para diminuir custos e facilitar a instalação, todas as versões do IRX2 MotorFix são fixadas diretamente no motor do climatizador.
O IRX2 MotorFix PRO reúne as funções essenciais para climatizadores evaporativos: três saídas a relé (Swing / lâmpada germicida, dreno e bomba), entrada digital para sensor de nível e porta RJ45 para conexão com a IHM, permitindo integração e monitoramento local.
A utilização do modelo PRO com a IHM MultiCom e o WebFi permite o gerenciamento do inversor através do aplicativo Flow IRX. Porém, na versão PRO é possível conectar apenas um inversor por IHM, para aplicações que exigem vários inversores na mesma IHM, recomenda-se utilizar a versão MAX.
Motor recomendado: 1/2 CV (IRX2 MotorFix PRO 05) / 1 CV (IRX2 MotorFix PRO 10) / 2 CV (IRX2 MotorFix PRO 20);
Corrente nominal de saída: 2,6 A (IRX2 MotorFix PRO 05) / 4,0 A (IRX2 MotorFix PRO 10) / 7,3 A (IRX2 MotorFix PRO 20);
Corrente máxima: 3,4 A (IRX2 MotorFix PRO 05) / 5,2 A (IRX2 MotorFix PRO 10) / 9,5 A (IRX2 MotorFix PRO 20);
Corrente máxima de entrada: 4,0 A (IRX2 MotorFix PRO 05) / 8,0 A (IRX2 MotorFix PRO 10) / 13,0 A (IRX2 MotorFix PRO 20);
Temperatura de proteção: 100ºC;
Tensão de alimentação monofásica ou bifásica: 220 V ±10 %;
Frequência de entrada: 50 / 60 Hz;
Frequência nominal do motor: 50 / 60 Hz;
Frequência de saída: 1 a 90 Hz;
Frequência de chaveamento: 5, 10 ou 15 kHz;
Tipo de controle: V/F;
Temperatura de operação: 0 a 50 ºC;
Umidade relativa: 0 a 90 %;
Entrada digital optoacoplada padrão NPN: S1;
Saídas a relé: 3 contatos NA – 2 A e 220 V por contato.
Documentos
Manual IRX2 MotorFix PRO
Download

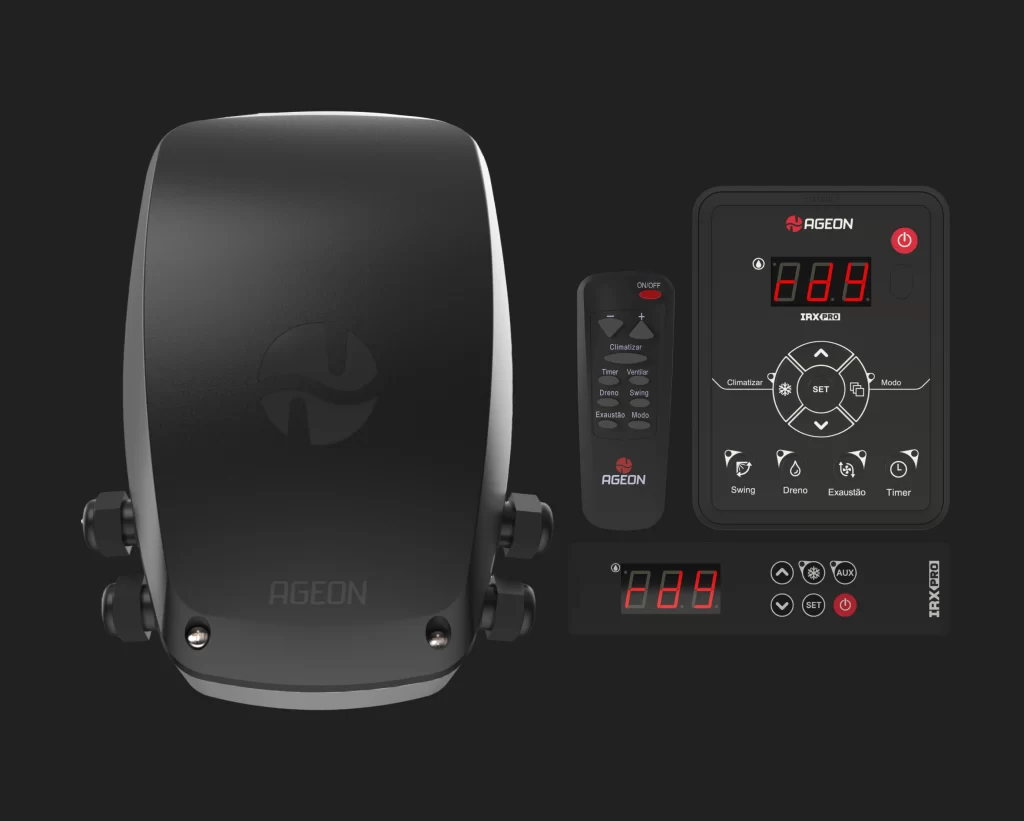

Opções de IHM e controle remoto
As duas opções de IHM trazem mais praticidade na instalação, sendo uma de sobrepor e a outra de embutir. Além disso, é possível adquirir um controle remoto separadamente.

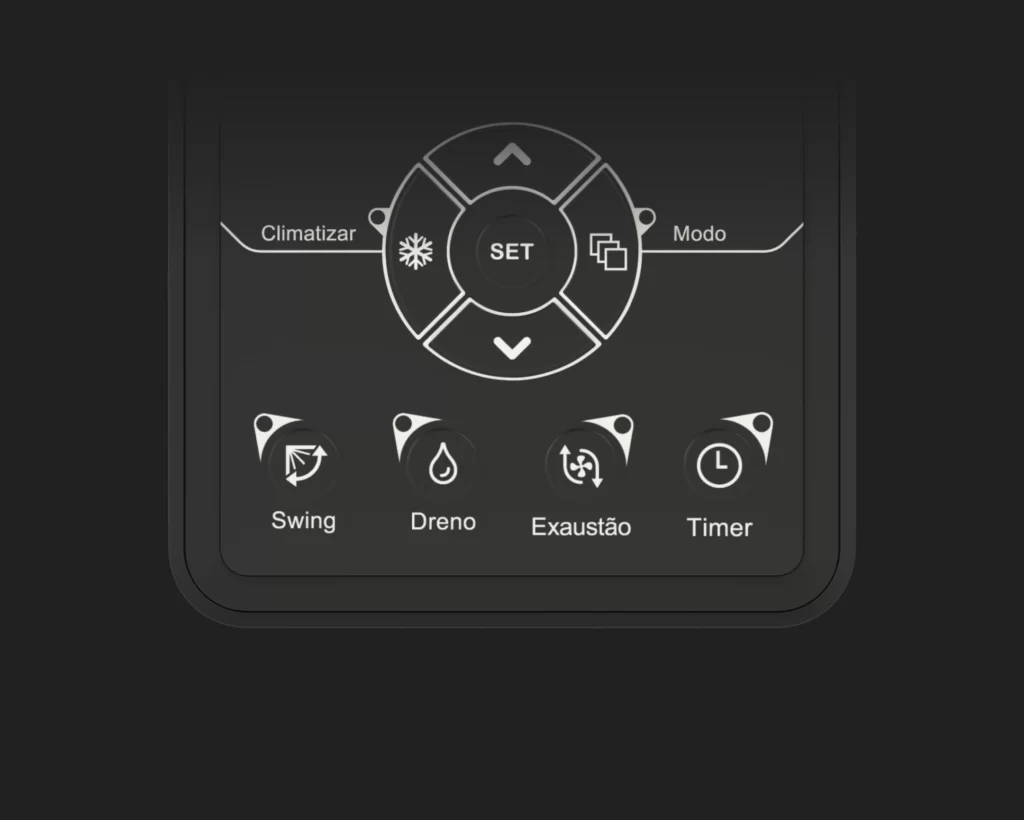

Funções disponíveis na IHM de sobrepor
O IRX2 MotorFix oferece diversas funções acessíveis diretamente pela IHM de sobrepor, incluindo dreno, exaustão, swing / lâmpada germicida, timer e seleção de modo automático (por temperatura) ou manual.

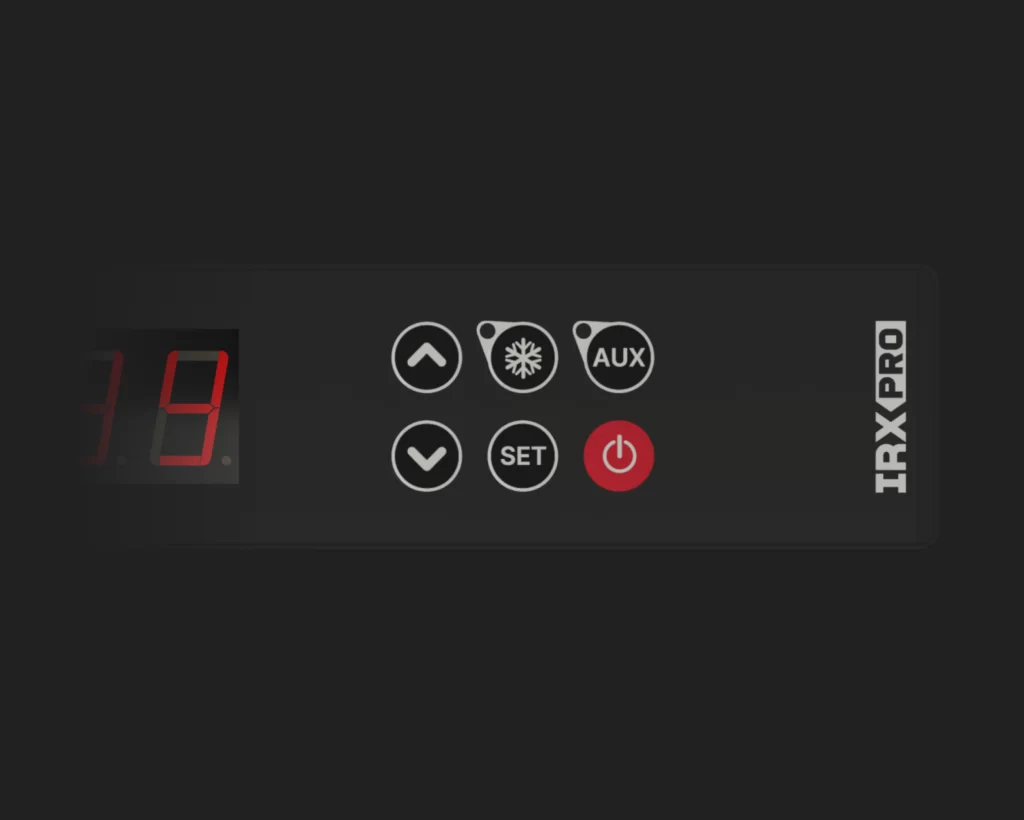

Funções disponíveis na IHM de embutir
A IHM de embutir IRX2 MotorFix reúne as principais funções de navegação e acionamento, como acelerar, desacelerar e configurar. Compacta e intuitiva, a projetamos para garantir praticidade na instalação e no uso diário.

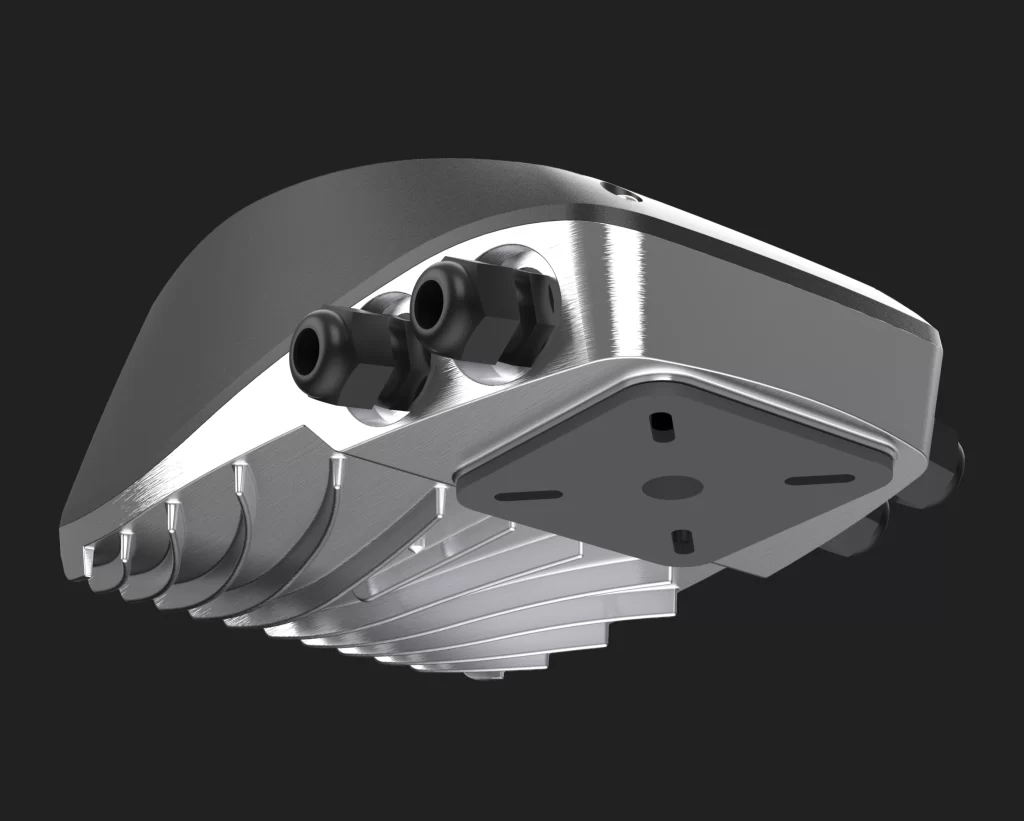

Acoplado diretamente ao motor
Pensando em reduzir os custos de instalação e facilitar a fixação, projetamos o IRX2 MotorFix para montagem diretamente no motor de indução.

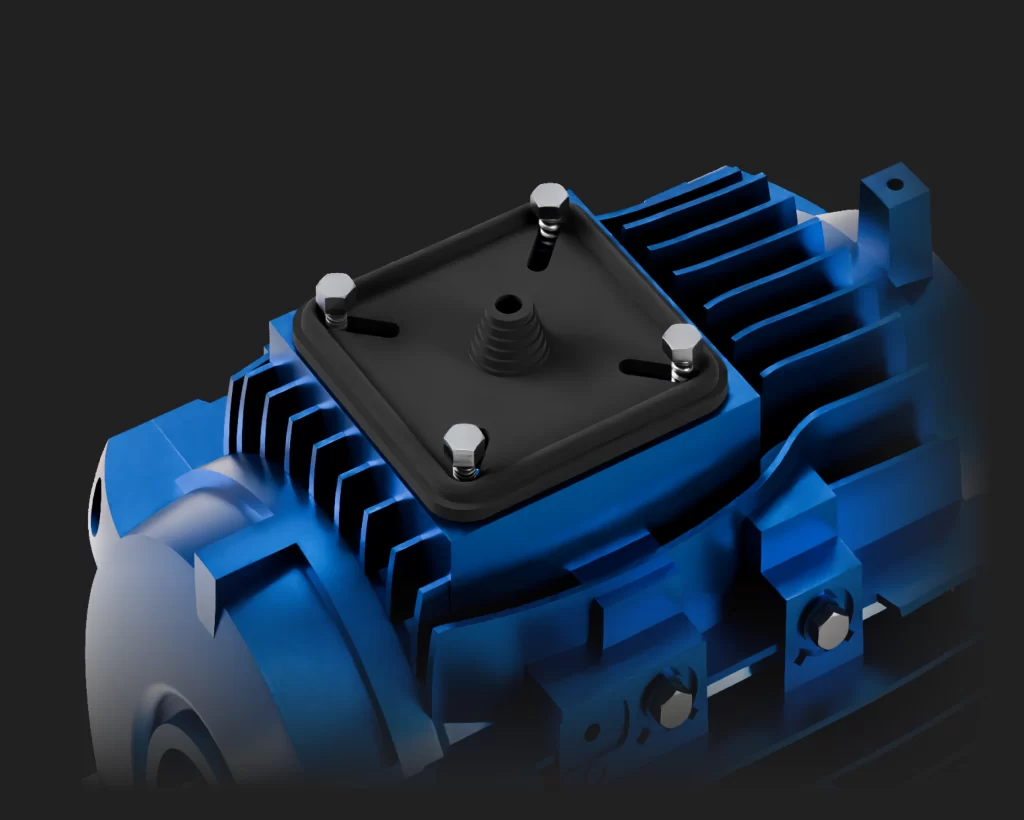

Fixação por parafusos com borracha isolante
O IRX2 MotorFix é acoplado ao motor por parafusos, com uma borracha isolante que garante encaixe firme e absorve a vibração do motor.

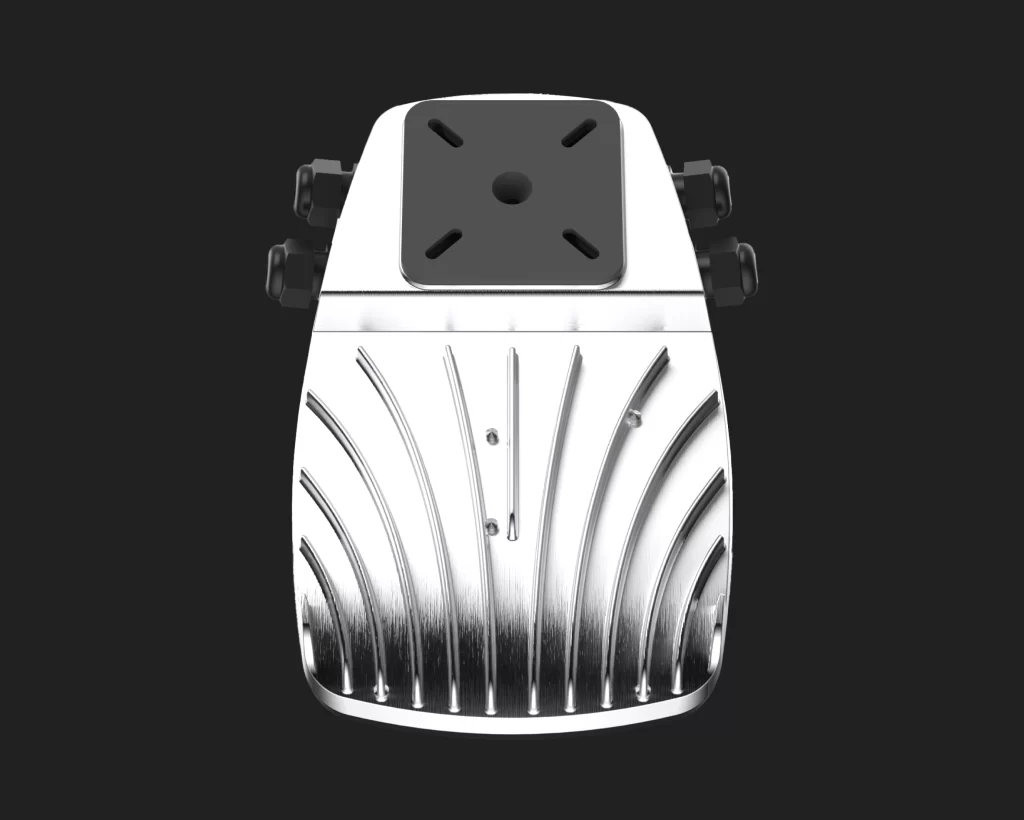

Gabinete com dissipador em alumínio
Design exclusivo com dissipador integrado, garantindo desempenho em aplicações de ventilação, climatização e exaustão.
Instalação com prensa-cabos
O IRX2 MotorFix conta com prensa-cabos para maior resistência mecânica na sua instalação, garantindo a integridade dos cabos.

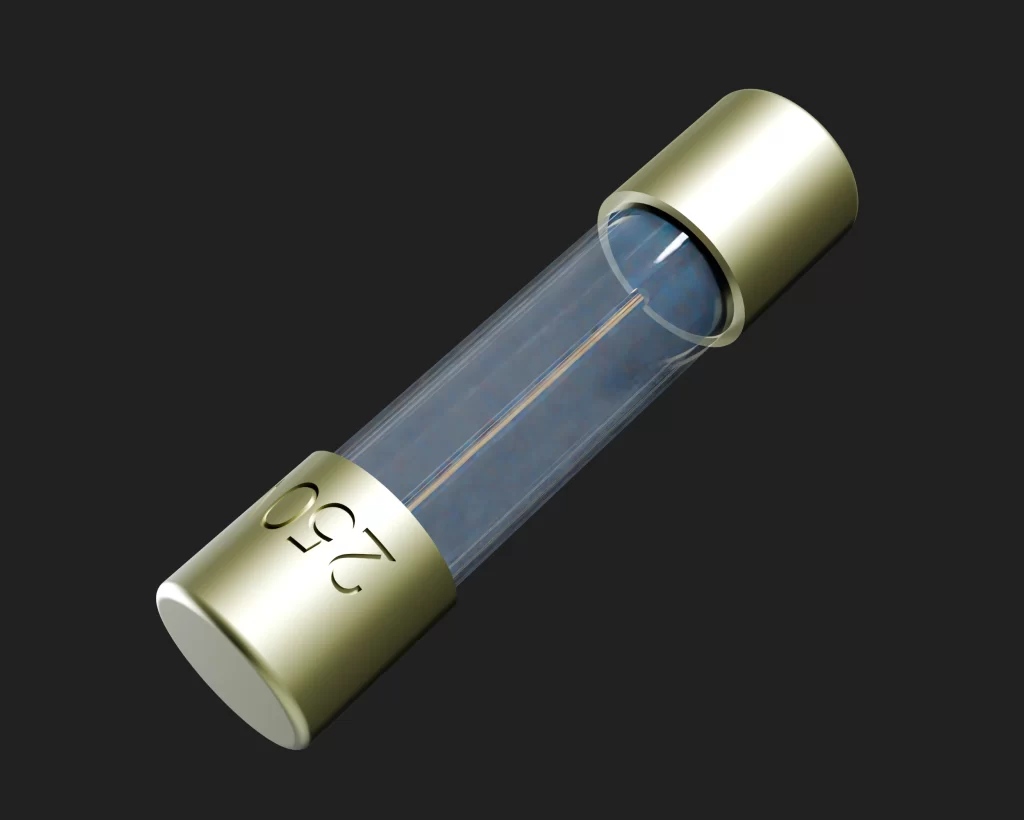

Fusíveis de proteção inclusos
Além dos terminais mais altos que facilitam o manuseio, as saídas do IRX2 MotorFix são protegidas por fusíveis individuais em cada relé.

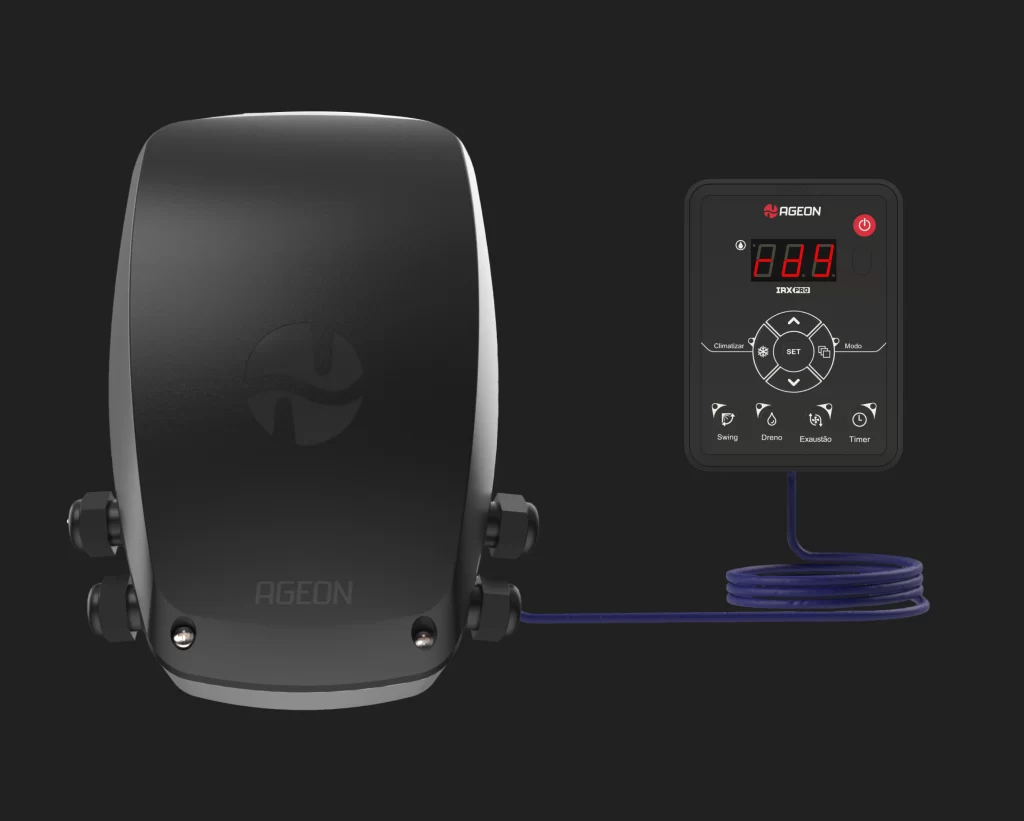

Comunicação RJ45
A comunicação da IHM com o inversor é feita através de cabo CAT5e com conexão RJ45. É possível utilizar um cabo CAT5e de até 50 metros, permitindo que você utilize o comprimento ideal para sua aplicação.

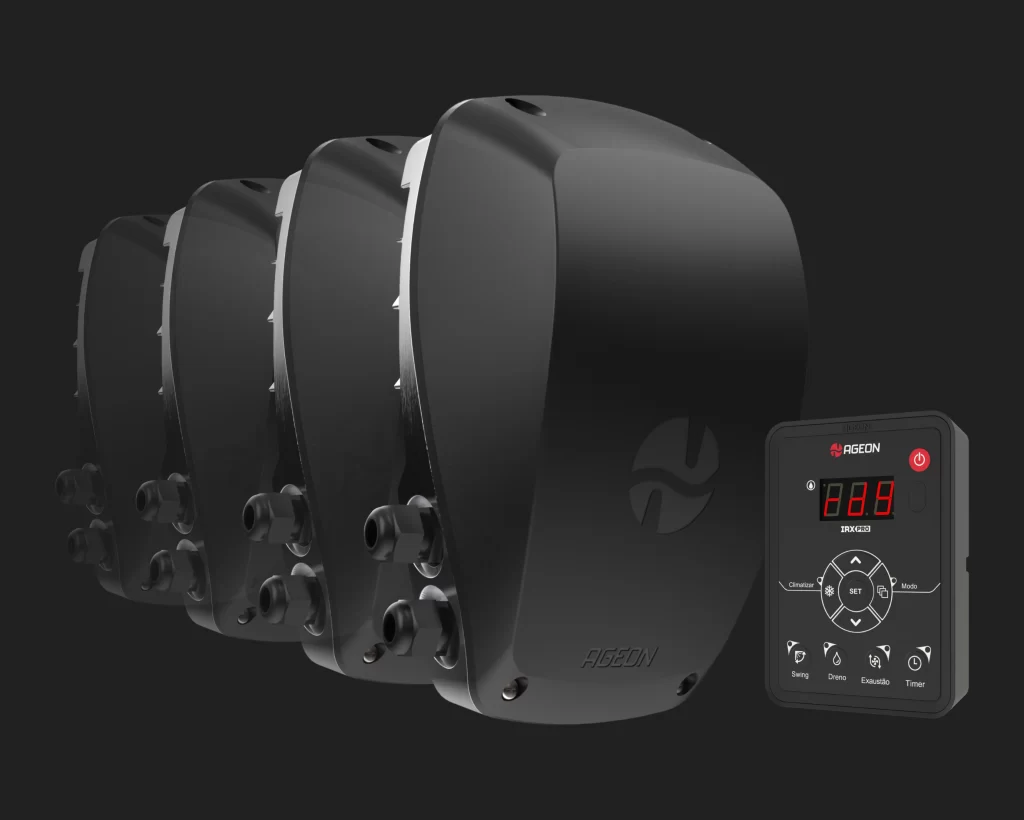

Modo chave de programação
A IHM do IRX2 MotorFix funciona como uma chave de programação: armazene os parâmetros e copie em diversos inversores. Este modo traz grande praticidade, principalmente para fabricantes, ao reduzir consideravelmente o tempo de configuração de inversores.

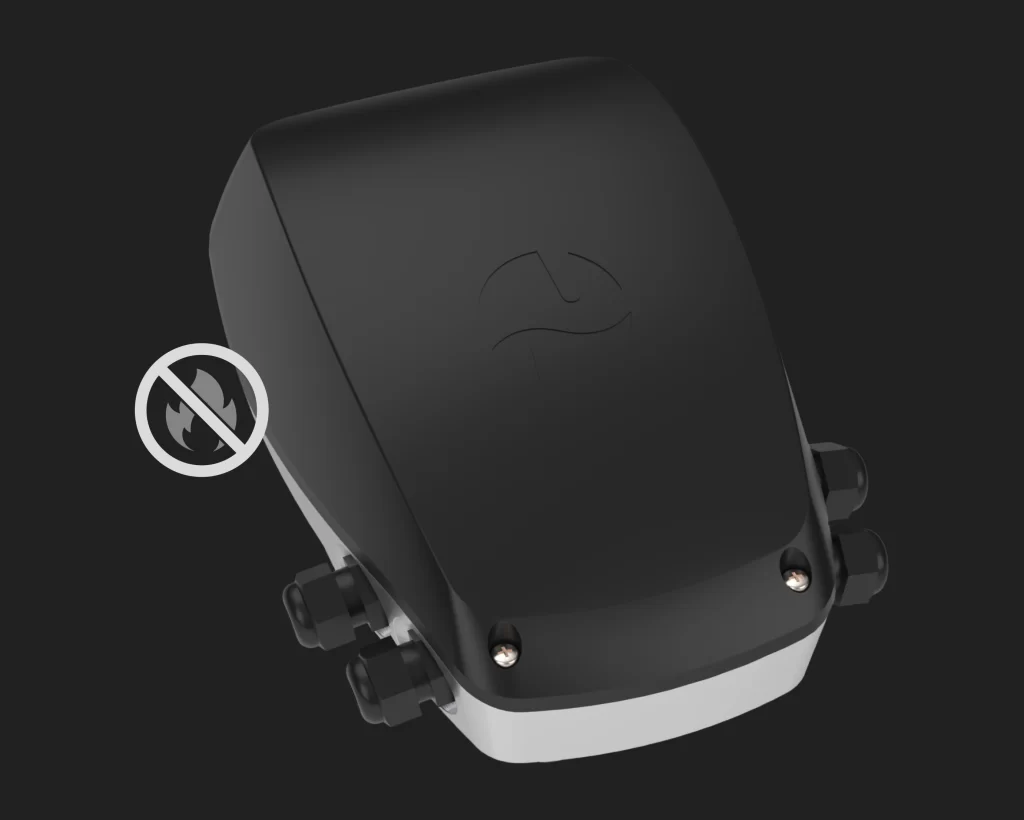

Gabinete anti-chamas
Projetamos o policarbonato usado na construção dos gabinetes da linha IRX para resistir a impactos e abrasões. Feito de material anti-chamas, garante que o fogo não se alastre em caso de incidentes. Isso reflete nossa preocupação com a segurança, assegurando que a instalação e o climatizador estejam protegidos contra qualquer problema que possa se originar do equipamento.

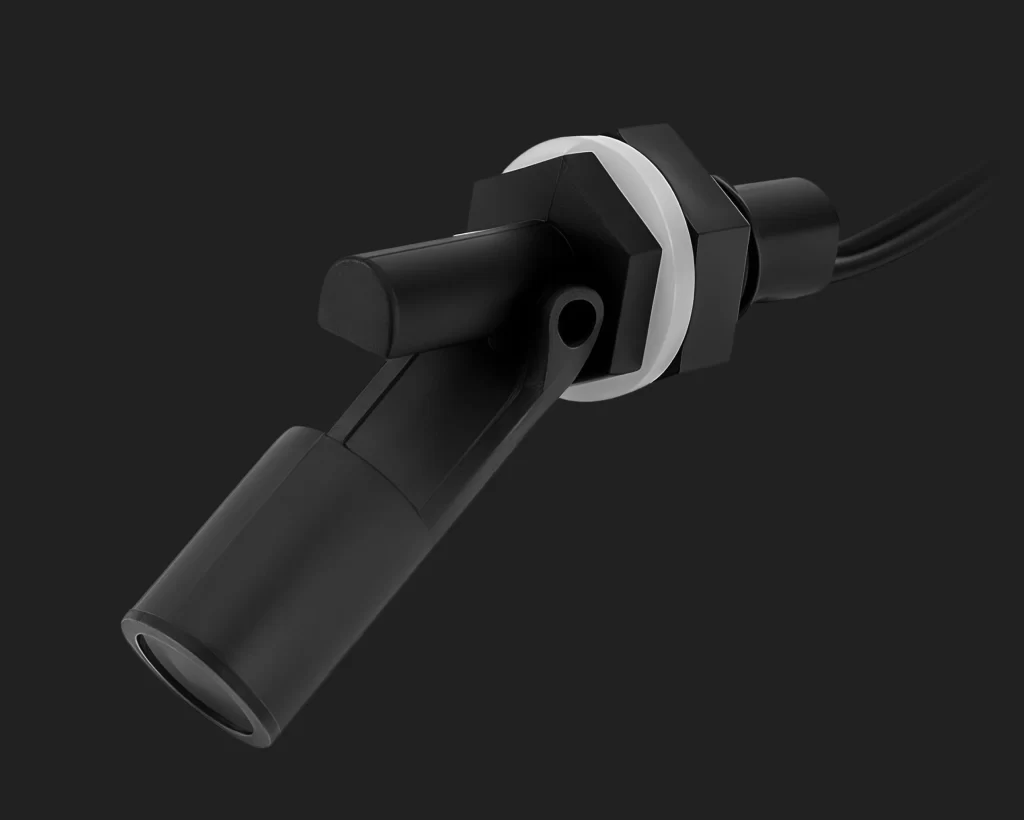

Entrada digital para sensor de nível
O IRX2 MotorFix PRO possui entrada digital que amplia sua funcionalidade e segurança. Permite a conexão de um sensor de nível, protegendo a bomba contra funcionamento a seco e evitando danos, como a queima.

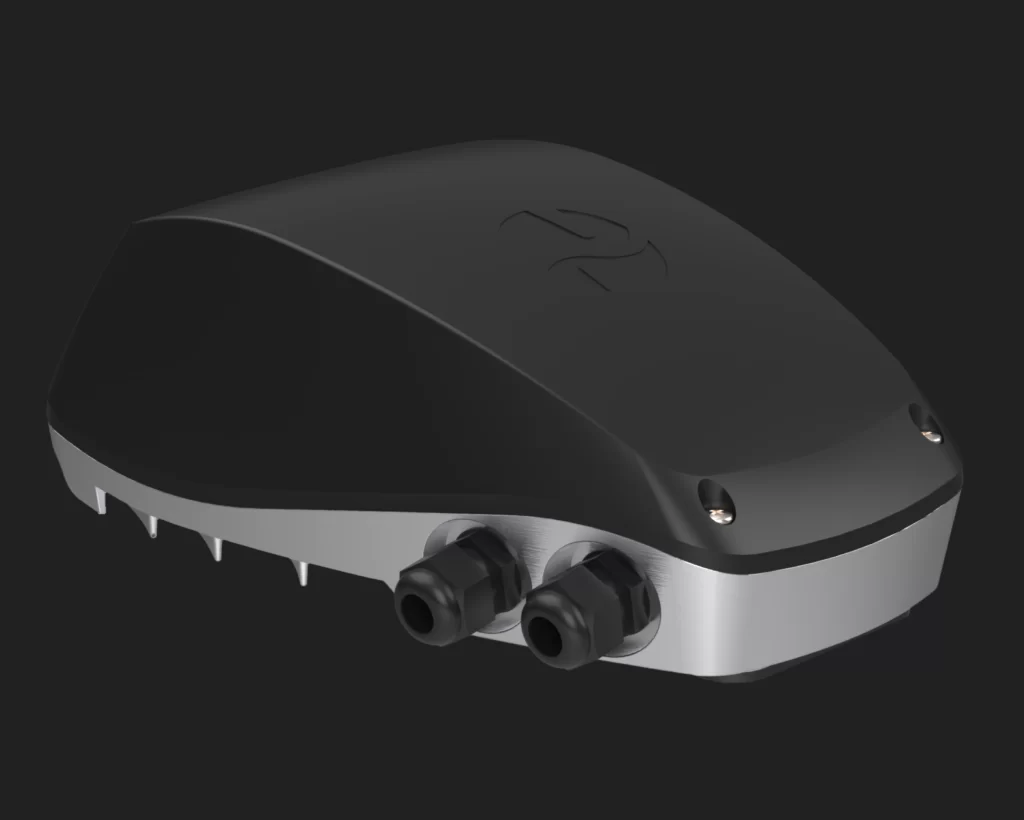

Modo automático por temperatura e umidade
O IRX2 MotorFix oferece operação automática, acionando o climatizador para manter a temperatura ajustada a partir da leitura do sensor NTC 10k, com monitoramento pela IHM de sobrepor. Além disso, o controle de umidade pode ser habilitado quando utilizado com a IHM Multicom.
