AutomaSol TDA WEB
O controlador por diferencial de temperatura AutomaSol TDA WEB é indicado para sistemas de aquecimento solar. Este modelo possui duas saídas a relé. A primeira saída é utilizada para realizar o acionamento da bomba de acordo com a diferença de temperatura entre os coletores e o reservatório. A segunda saída pode ser utilizada para apoio ou filtragem. É compatível com os sistemas de monitoramento da Ageon pra monitoramento WEB.
Onde comprar Manual do produto
Sistemas de aquecimento solar
Ativação da bomba por diferencial de temperatura
Indicado para sistemas de aquecimento com reservatório e boiler
Controle de bomba de circulação
O controlador por diferencial de temperatura AutomaSol TDA WEB é indicado para sistemas de aquecimento solar. Este modelo possui duas saídas a relé. A primeira saída é utilizada para realizar o acionamento da bomba de acordo com a diferença de temperatura entre os coletores e o reservatório. A segunda saída pode ser utilizada para apoio ou filtragem. Ambas as saídas podem ser acionadas de forma automática ou manual, através das teclas do painel frontal. O AutomaSol TDA WEB possui relógio em tempo real e agenda de eventos para a configuração de eventos semanais, como a ativação das saídas em horários programados ou a desativação do sistema nos finais de semana. Possui parâmetros de proteção e formato compacto com fixação por sobrepor que facilita sua instalação. Além disso, o AutomaSol TDA WEB é compatível com o sistema de monitoramento da Ageon, o WebFi e WebFi Pro.
Alimentação: (85 a 265) Vac;
Potência máxima: 5 VA;
Saída a relé:
Carga resistiva: 15 A / 220 Vac;
Carga indutiva: 2 CV / 220 V ou 1 CV / 127 V;
Nota: A soma das correntes dos relés não deve ser superior a 15 A;
Faixa de medição: (-20 a +105) °C;
Resolução: 0,1 °C de (-20 a +105) ºC;
Condições de operação: (0 a 40) °C e (10 a 90) % UR (sem condensação);
Dimensões: (91 x 132 x 41) mm;
Grau de proteção: Sensor NTC (IP68);
Sensor NTC: Ø5 mm / L = 20 mm (sensor), comprimento padrão 1,5 m (cabo);
Temperatura da superfície de instalação: Ts máx 40 ºC.
Documentos
Manual Automasol TDA WEB
Download
Aquecimento Solar
O AutomaSol TDA WEB é o controlador projetado para sistemas de aquecimento de água em piscinas ou reservatórios.

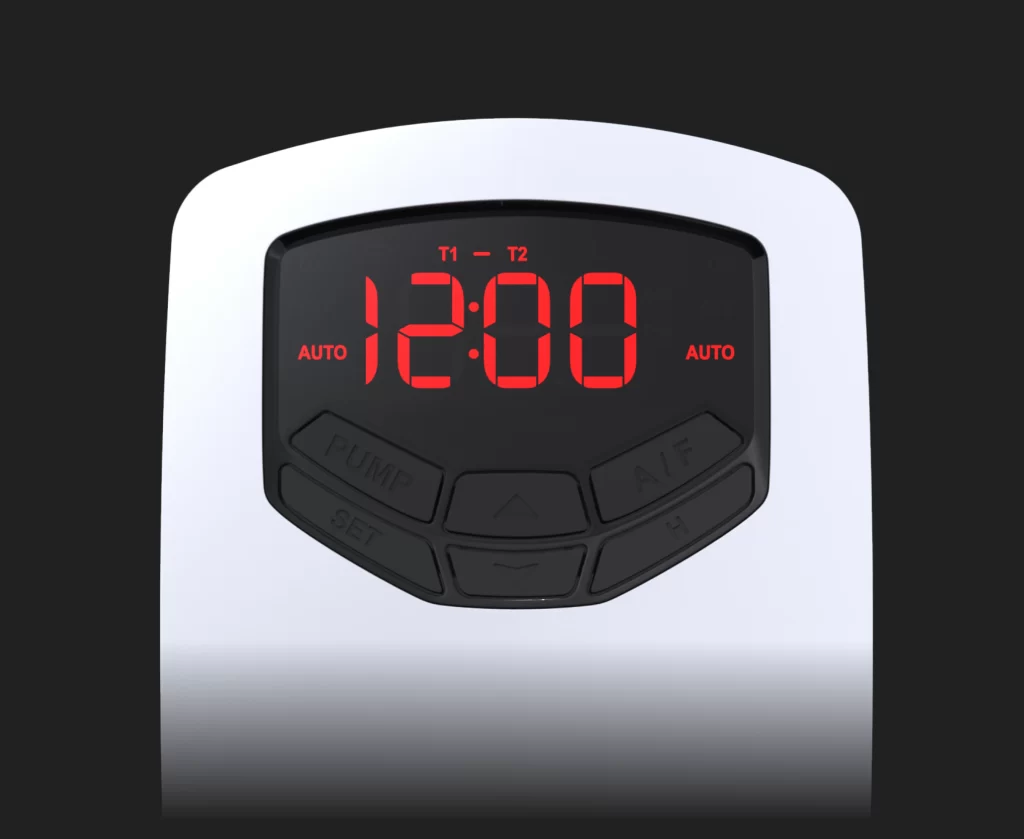

Agenda de eventos
O AutomaSol TDA WEB permite configurar a desativação do sistema ou o acionamento do apoio em horários específicos, de forma automática.

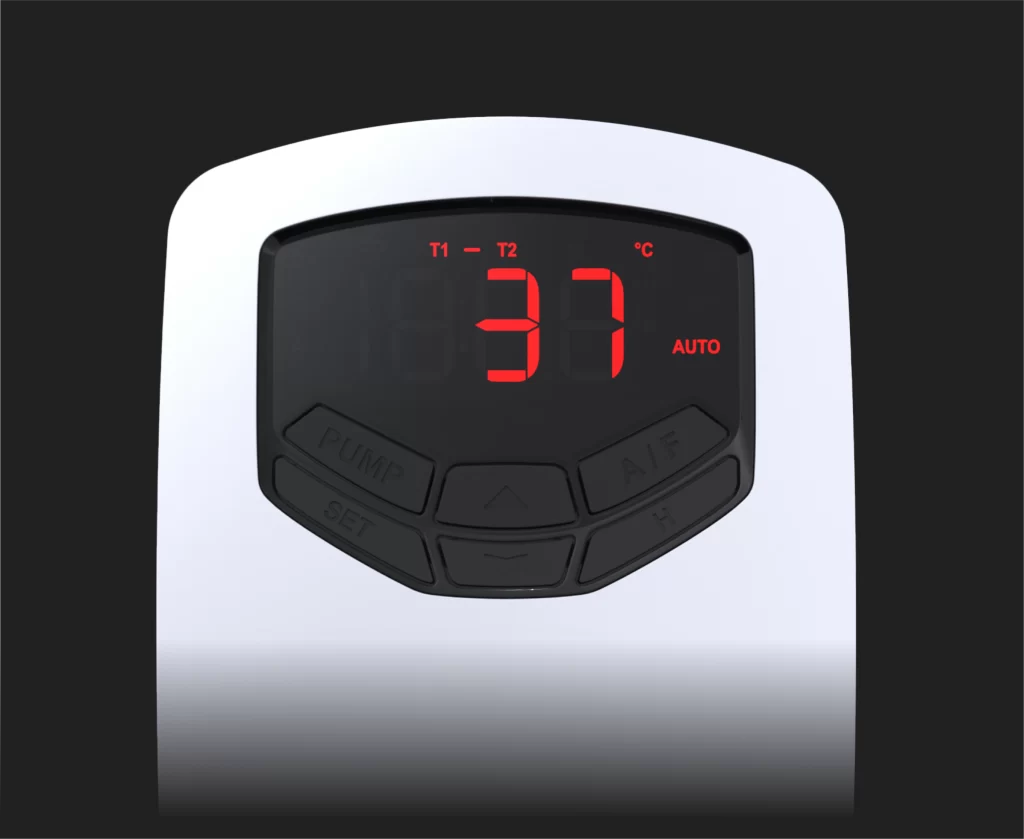

Saída para apoio ou filtragem
O AutomaSol TDA WEB possui uma saída a relé para um segundo apoio ou para filtragem da água.
Acionamento da Bomba
Além do acionamento automático por diferencial de temperatura, é possível acionar a bomba manualmente ao pressionar a tecla “PUMP”.
Fixação por sobrepor
Para facilitar o acesso ao controlador e para adaptar-se a diferentes ambientes de instalação, a linha AutomaSol conta com fixação por sobrepor.
Perguntas frequentes
O AutomaSol TDA WEB é um controlador da Ageon para sistemas de aquecimento de água para banho. Ele gerencia a temperatura utilizando três sensores (coletor, reservatório e ponto de consumo) e controla a bomba de circulação e o apoio do reservatório (a gás ou elétrico) para garantir a temperatura ideal. Compatível com o sistema de monitoramento WebFi da Ageon, permitindo o monitoramento e controle do equipamento via internet
O AutomaSol TDA WEB proporciona maior eficiência no consumo de energia ao otimizar o uso de aquecimento solar e apoio (gás ou elétrico). Além disso, com a função de agendamento, é possível garantir água na temperatura desejada nos horários certos, gerando economia de energia ao evitar o funcionamento desnecessário do sistema.
O AutomaSol TDA WEB controla a bomba de circulação de acordo com a diferença de temperatura entre os sensores do coletor e do reservatório, garantindo que a água seja circulada quando necessário para maximizar a eficiência do sistema.
Sim, o AutomaSol TDA WEB pode controlar tanto o apoio a gás quanto o apoio elétrico para o reservatório. Basta ajustar as configurações para que o controlador acione automaticamente o tipo de aquecimento mais adequado, dependendo da necessidade do sistema.
Sim, o AutomaSol TDA WEB permite agendar o funcionamento do apoio (a gás ou elétrico), garantindo que a água no reservatório esteja disponível na temperatura ideal durante os períodos definidos. O sistema também possibilita ligar ou desligar manualmente o apoio, otimizando o uso de energia e garantindo maior conforto. É possível ainda, se conectado ao sistema de monitoramento WebFi da Ageon, acionar o aquecimento remotamente, além de fazer ajustes e acompanhar o funcionamento, basta ter um dispositivo com conexão à internet.
Os erros E1, E2 e E3 indicam problemas com os sensores de temperatura do AutomaSol TDA WEB. O controlador possui três sensores: coletor, reservatório e ponto de consumo.
- E1: Erro no sensor do coletor;
- E2: Erro no sensor do reservatório;
- E3: Erro no sensor do ponto de consumo.
Em caso de qualquer um desses erros, verifique se os cabos dos sensores estão desconectados ou rompidos. Assegure-se de que as conexões estejam firmes e em bom estado para garantir o funcionamento correto do controlador.
